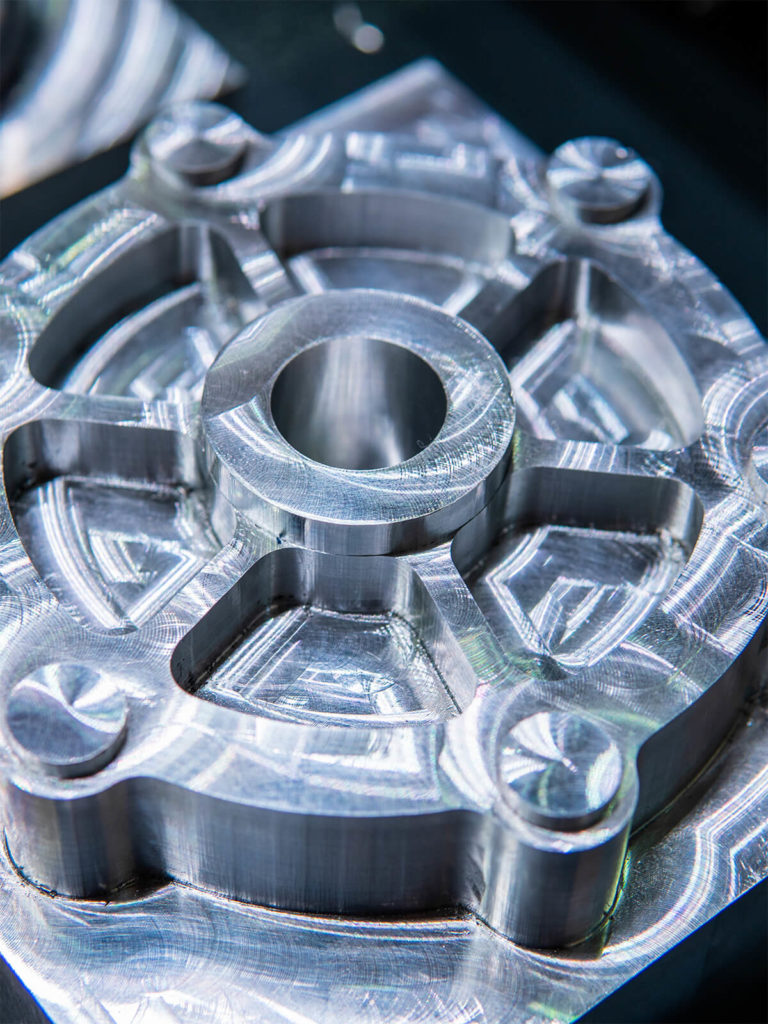

CNC Frästeile
Wie werden CNC Frästeile gefertigt und was bedeutet CAD/CAM?
Grundstein eines CNC Programms und der CNC-Bearbeitung ist ein CAD Modell (Computer Aided Design) des Frästeils. Das CAD Modell dient unter anderem dazu, dem Kunden ein Angebot zu kalkulieren. Anhand der CAD Modell werden im CAM (Coumputer Aided Manufacturing – Computerunterstützte Herstellung) die Verfahrwege programmiert und anschließend mittels G-Code an die CNC Maschine geschickt. Schon bei der Erstellung der CAD Datei können wir Ihnen als kompetenter Partner zur Seite stehen und Ihre Ideen umsetzen, sowie dabei helfen, dass die Konstruktion fertigungstechnisch einfach gestaltet ist, um so eine kostengünstige und effiziente CNC-Fräsbearbeitung zu gewährleisten.
Rohmaterial vorbereiten
Bei der Auswahl des richtigen Materials kommt es ganz auf das spätere Einsatzgebiet an. Wir sind auf die Bearbeitung von CNC-Frästeilen aus Aluminium spezialisiert, aber auch andere Materialien wie alle gängigen Metalle oder Kunststoffe sind möglich. Beim CNC Fräsen wird Aluminium hauptsächlich als Stangen- und Plattenmaterial zerspant. Die gängigsten Aluminiumlegierungen in Stangen und Plattenform sind im Folgenden aufgeführt.
Aluminium Platten
AlMg4,5Mn (AW5083) hat eine sehr gute Stabilität, sowie extrem niedrige innere Spannungen. Darüber hinaus weißt AW5083 ein gutes Schweißverhalten, gute mechanische Eigenschaften, sowie eine sehr gute Korrosionsbeständigkeit auf.
AlZnMgCu1,5 (AW7075) zählt zu den hochfesten Aluminiumlegierungen. CNC Frästeile aus AW7075 weisen eine gute Formbeständigkeit und gute Zerspanbarkeit beim Fräsen auf. Zudem lassen sich Bauteile aus AlZnMgCu1,5 sehr gut polieren, haben jedoch nur eine mittlere Korrosionsbeständigkeit.
Aluminium Stangen
AlMgSi1 (AW6082) ist häufig in Stangenform vorzufinden und weißt eine hohe Festigkeit auf. Zudem ist es sehr gut zum Eloxieren, Anodisieren, Polieren und Schweißen geeignet. Auch eine gute Korrosionsbeständigkeit zählt zu den Eigenschaften von AW6082.
AlCuMgPb (AW2007) zählt zu den Automatenlegierung und weißt lässt sich ausgezeichnet zerspanen, ist jedoch nicht zum Schweißen oder Eloxieren geeignet.
Weitere Legierungen oder Materialien (Metalle oder Kunststoffe) sind selbstverständlich möglich, sodass wir individuellen Kundenanforderungen nachkommen können. Gern beraten wir Sie auch dahingehend, welcher Werkstoff für Ihre Anwendung optimal ist.
Anhand der Werkstückabmessungen können wir dann das passende Rohmaterial zusägen. Viele Halbzeuge haben wir in unserem Lager vorrätig, individuelle Abmessungen und Legierungen sind jederzeit bei unseren Lieferanten schnell und kostengünstig bestellbar.
Rüsten der CNC Maschine
Nachdem das Rohmaterial zur Verfügung steht, kann die CNC Maschine gerüstet werden. Hierbei unterscheidet man zum einen zwischen verschiedenen Spannarten, die je nach Werkstückabmessungen und Fertigungsstrategie ausgewählt werden. Platten mit größeren Abmessungen werden häufig direkt auf dem Maschinentisch mittels Spannpratzen gespannt. Kleinere Bauteile und Stangen werden hingegen oft im Schraubstock gespannt. Bei komplizierteren Spanngeometrien werden hierfür speziell konzipierte Vorrichtungen hergestellt, in denen das Bauteil anschließend exakt und passgenau gespannt werden kann. Auch in der Serienfertigung ist es häufig von Vorteil, Bauteile in eigens konfigurierten Spannvorrichtungen zu spannen, um die Fertigungszeiten zu optimieren. Runde Bauteile lassen sich am besten im Backenfutter spannen.
Im nächsten Schritt wird das Bauteil angetastet, um der Maschine die benötigten Rohteilnullpunkte zu geben. Wenn alles passt, kann man mit dem Fräsen und der Fertigung beginnen.
Fräser und Frässtrategien
Für jedes Frästeil gibt es individuelle Fräser von unterschiedlichen Herstellern und diverse Frästechniken, die man anwenden kann. Dabei gibt es selten DIE RICHTIGE, sondern vielmehr kommt es auf die Anforderungen des Bauteils bzw. der Oberflächen Qualität an. So lassen sich unter anderem mit einer 3-Achs Fräsmaschine und einem Kugelkopffräser 3D Bearbeitungen durchführen. Durch Umspannen der CNC-Frästeile lassen sich nahezu alle Seiten bearbeiten und den Geometrien sind fast keine Grenzen gesetzt.
Mit 5-Achs Fräsmaschinen lassen sich komplexe Geometrien noch schneller und effizienter fertigen und fräsen, sodass die Zeit für die Fertigung verringert werden kann und die CNC-Frästeile kostengünstig werden.
Gern erstellen wir Ihnen ein unverbindliches Angebot für Ihre CNC-Frästeile und beraten Sie gern als kompetenter Partner und Hersteller im Bereich CNC-Bearbeitung!
Im Gespräch mit unseren Kunden wird uns immer wieder die Frage gestellt, wie CNC Frästeile gefertigt werden und was dafür notwendig ist. Mit diesem Artikel möchten wir Ihnen einen kleinen Einblick in der Frästeile Herstellung geben. Durch hochmoderne Maschinen, wie wir sie einsetzen, ist die Fertigung von sehr komplexen Strukturen möglich. Gerade Prototypen lassen sich somit kostengünstig herstellen. Überzeugen Sie sich von unserer Arbeit. Wir unterbreiten Ihnen gerne ein individuelles Angebot und helfen bei der Erstellung der notwendigen Zeichnungen.
